Kubernetes架构

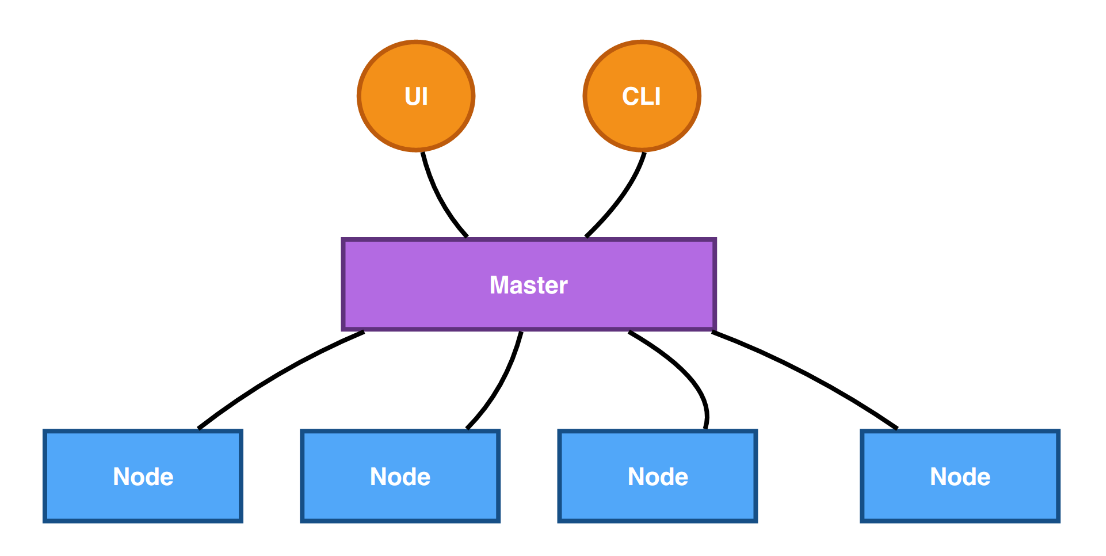

K8S使用CS架构，也就是Server-Client架构。客户端通过WebUI、CLI等工具与Kubernetes Master连接下达命令，Master再将这些命令下发给对应Node进行执行。

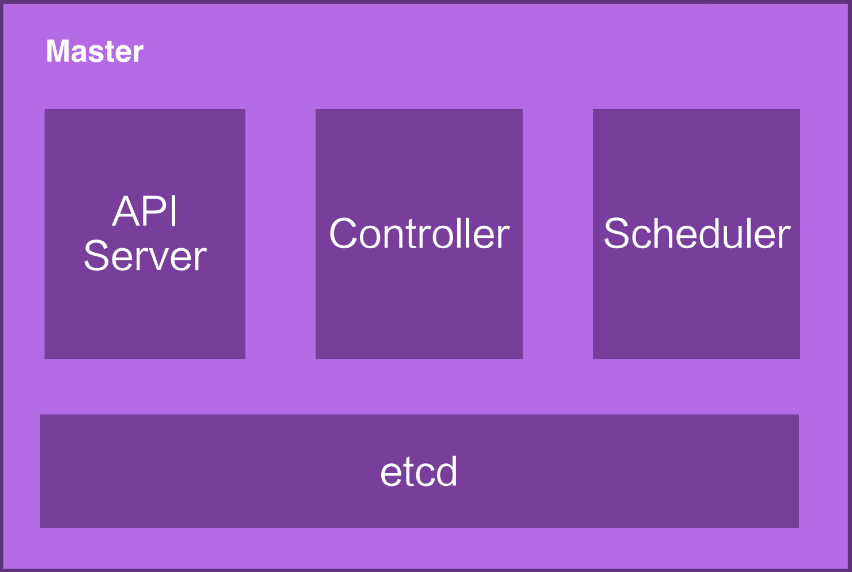

K8S Master包含四个核心组件：

API Server：处理API请求，Kubernetes中所有组件都会与API Server进行连接
Controller：进行集群状态管理，比如容器故障恢复、自动水平扩容等
Scheduler：进行调度管理，比如观察和计算节点与容器负载，决定将容器调度到那个节点
ETCD：分布式存储系统，存储Kubernetes集群所需的元信息

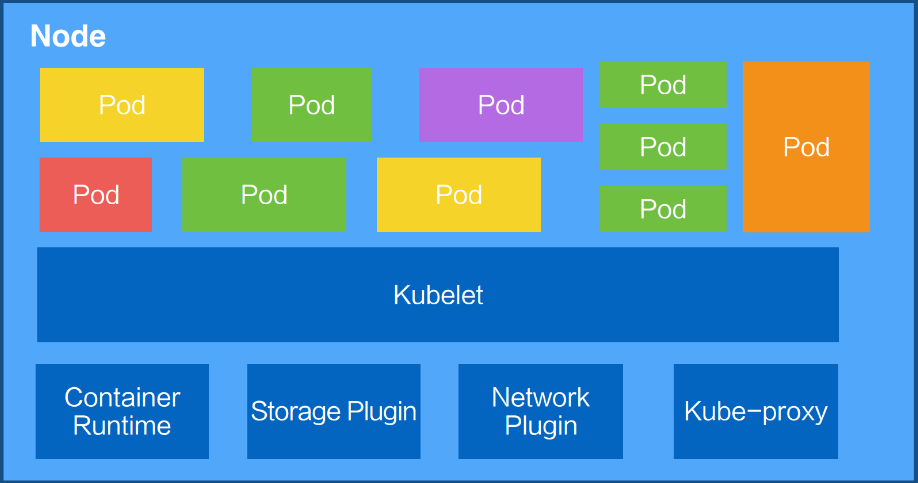

K8S Node是真正运行业务负载的地方，需要运行的容器会经过Scheduler计算决定运行在哪个Node上，计算完之后通知API Server，API Server通知对应Node上的Kubelet组件运行对应的容器。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19


apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

Kubernetes元信息

Labels

标签是Kubernetes中最重要的元数据，它使用Key:Value Pair的方式来标识资源对象，以便后续Selector能够筛选和组合资源。Selector支持与或非、集合的的逻辑组合来筛选资源。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


# 给资源打上标签，<resource>表示资源的类型，<resource-name>表示具体资源名称
kubectl label <resource> <resource-name> key=value

# 重写已有标签
kubectl label <resource> <resource-name> key=value --overwrite

# 查看资源标签
kubectl get <resource> --show-labels

# 给资源删除标签，key后面加 '-' 表示删除改标签
kubectl label <resource> <resource-name> key-

# 筛选资源时指定标签
kubectl get <resource> --show-labels -l 'key=value'
kubectl get <resource> --show-labels -l 'key in (value1, value2)'

Annotation

注解用于记录资源的非标示性信息，扩展资源的描述。

1
2
3
4
5
6
7
8


# 给资源加上注解，<resource>表示资源的类型，<resource-name>表示具体资源名称
kubectl annotate <resource> <resource-name> describe='some describe for resource.'

# 查看资源注解信息，在annotation中可以看到加上的注解
kubectl get <resource> <resource-name> -o yaml

# kubectl工具apply文件创建资源时，会创建一个独特的annotation叫：kubectl.kubernetes.io/last-configuration，里面记录了apply是文件的内容，是一个json串
kubectl get deployments nginx -o yaml | grep -A 5 annotations

OwnerReference

所有者用于标识资源的所有者/创建者。比如有些资源是一个集合，比如Pod集合会由replicaset或statefulset创建，而想要删除整个集合资源时，就可以用到OwnerReference来找到属于同一集合的资源进行统一删除。

1
2


# Deployment类型的资源是Replicaset更高级的封装，因此查看Replicaset类型的资源也可以看到Deployment的资源，因此也可以看到Deployment资源的OwnerReference
kubectl get replicasets nginx -o yaml

控制器模式

控制器模式指的是在一个控制循环中，通过控制器、被控系统及观测传感器这三个逻辑组件，驱使被控系统达到期望状态。

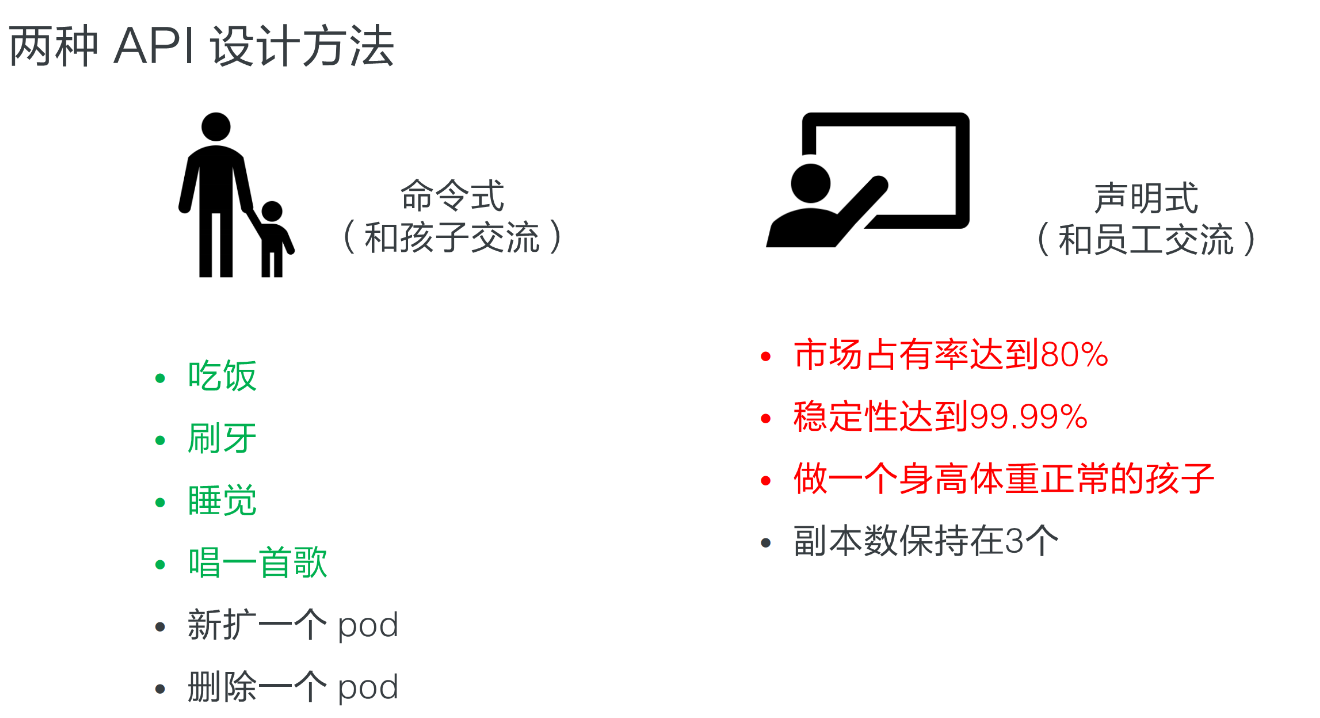

Kubernetes中的声明式API就是声明资源期望达到的状态(spec)，通过控制模式不断地将当前状态(status)向期望状态逼近。这在资源扩容或故障恢复时，有明显的逻辑优势。在扩容时，声明式API理解的是当前状态与期望状态不一致，为了达到状态一致而触发扩容，而命令式API理解的是收到一条命令，该命令要求扩容机器。

这两种逻辑在出错后重试时，会产生巨大的差异。试想一下扩容成功了，但是扩容程序认为自己失败了，会怎么样？声明式API重试时，会观测到当前状态与期望状态其实已经一致了，从而停止扩容，就算这个时间错开，扩容了两次，在下个观测周期到来，传感器依然会发现状态不一致而触发缩容，这种设计下当前状态总是同期望状态一起变化的。

命令式API如果发生两次扩容，系统很难理解和避免这种错误，特别是期望状态不断变化时，程序必须非常小心的处理每一个可能发生错误的地方，加上大量的判断和回滚，这严重影响性能和故障恢复时间，而且也无法完全保证多次故障发生后，状态仍然与期望的一致。究其根源在于命令式API只有一次任务的过程，如果该过程发生错误，必须通过强一致的事务来保证回滚，然后再继续尝试。

Kubernetes Schedule

优先级

priorityclass和priority

污点

NoSchedule和NoExecute区别：

NoSchedule：尽量不将Pod调度到该Node上，已在该Node上的Pod不受影响
NoExecute：除非Pod容忍该污点，否则不会调度到该Node上，已在该Node上没有容忍污点的Pod会被驱逐

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


spec:
  ...
  template:
  ...
    spec:
      tolerations:
        - effect: NoSchedule
          key: app-name
          operator: Equal
          value: aaa-job
    ...

亲和性

分为node亲和性、pod亲和性和pod反亲和性。

node亲和性——nodeAffinity：类似nodeSelector，限制pod尽量或必须调度到匹配的node上。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


spec:
  ...
  template:
    metadata:
      labels:
        app: nginx-hts0000
    spec:
      affinity:
        nodeAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
            - preference:
                matchExpressions:
                  - key: kubernetes.io/hostname
                    operator: In
                    values:
                      - cn-shenzhen.10.77.89.38
              weight: 100
      ...

pod亲和性——podAffinity：

pod反亲和性——podAntiAffinity：

Kubernetes中的资源

Deployment

Deployment是对Replicaset的高级封装，Replicaset控制Pod的副本数量，Deployment负责控制使用哪个Replicaset。创建或修改Deployment就会新创建一个Replicaset，每个Replicaset都记录了管理的Pod的副本、容器等等信息。Deployment回滚就是回滚使用历史版本的Replicaset信息来创建Pod。

Deployment资源文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31


apiVersion: app/v1
kind: Deployment
# 声明资源元信息：名称、标签、注解、命名空间等
metadata:
  name: nginx-deployment
  labels:
    app: nginx
# 声明资源期望的状态
spec:
  # 具体配置需要根据资源类型进行配置
  # 期望Pod数量
  replicas: 3
  # Pod的选择器
  selector:
    # 配置标签匹配
    matchLabels:
      app: nginx
  # 每个Pod的模板
  template:
    # Pod元信息
    metadata:
      labels:
        app: nginx
    # Pod期望状态
    spec:
      # Pod中的containers
      containers:
      - name: nginx
        image: nginx:1.18
        ports:
        - containerPort: 80

查看Deployment资源的字段解释

1
2
3
4
5
6
7
8
9


# 查看Deployment资源
# READY：就绪Pod个数
# UP-TO-DATE：达到最新版本Pod个数
# AVAILABLE：可以Pod个数
kubectl get deployments
NAME                  READY   UP-TO-DATE   AVAILABLE   AGE
nginx-depoloyment     4/4     4            4           23h
nginx-depoloyment-2   2/2     2            2           22h
web                   3/3     3            3           12d

更新Deployment资源Pod的镜像

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


# 使用kubectl工具更新镜像
# deployment.v1.apps：指定资源类型和资源组，可以忽略
# nginx-deployment：资源名称
# nginx=nginx:1.19.1：nginx指的是Pod中具体哪一个container，以及修改成什么镜像
kubectl set image deployment.v1.apps/nginx-deployment nginx=nginx:1.19.1

# 也可以修改资源的yaml文件，重新apply来修改
# 具体操作为打印资源的yaml格式配置到文件中，修改指定容器的镜像版本，重新apply
kubectl get deployments nginx-deployment -o yaml > deployment-update.yaml
kubectl apply -f deployment-update.yaml

# 其实每一次变更，Kubernetes都会保留历史的信息，方便回滚，默认会保留10次的变更历史
kubectl get deployments nginx-deployment -o yaml | grep -A revisionHistoryLimit

# 因为Deployment是对Replicaset的高级封装，多次修改Deployment会保留多份Replicaset
# 因为保存了历史信息，所以可以很快回退
# 回退时会设置当前版本的Replicaset副本数为0，增加回退版本Replicaset副本数，当然会控制两边达到一个平滑过渡。

回滚操作

1
2
3
4
5
6
7
8


# 查看历史版本
kubectl rollout history deployments.apps/nginx-deployment

# 回退上一版本
kubectl rollout undo deployments.apps/nginx-deployment

# 回退指定版本
kubectl rollout undo deployments.apps/nginx-deployment --to-revision=2

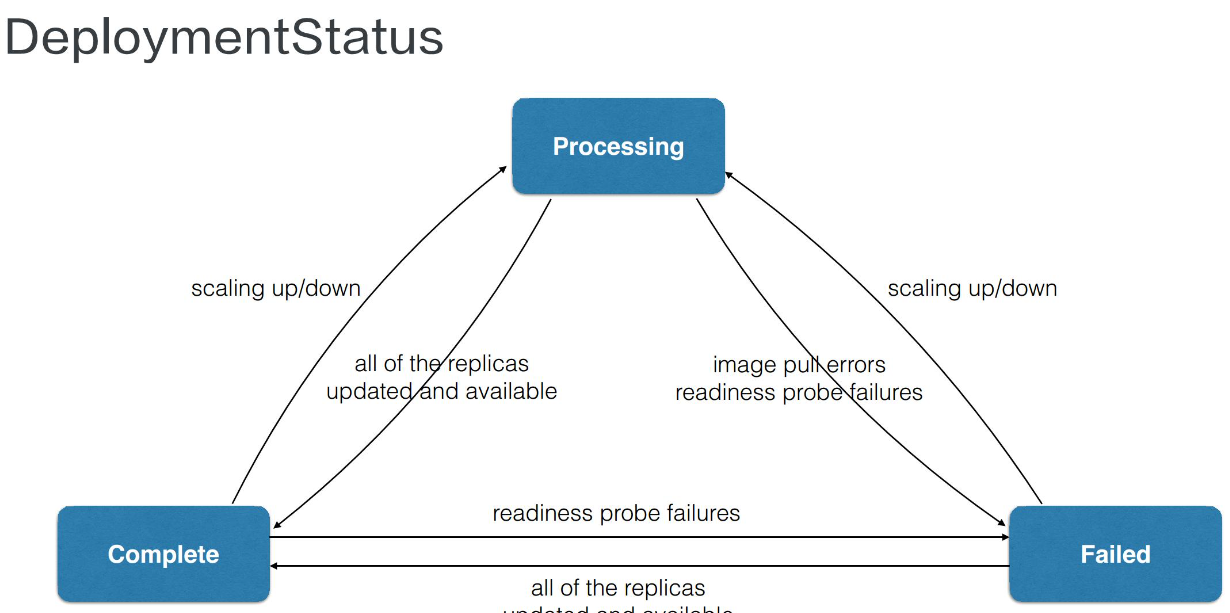

Deployment状态流转图
每一个资源都有其对应的当前状态(status)。

spec字段解释

MinReadySeconds：Deployment 会根据 Pod ready 来看 Pod 是否可用，但是如果我们设置了 MinReadySeconds 之后，比如设置为 30 秒，那 Deployment 就一定会等到 Pod ready 超过 30 秒之后才认为 Pod 是 available 的。Pod available 的前提条件是 Pod ready，但是 ready 的 Pod 不一定是 available 的，它一定要超过 MinReadySeconds 之后，才会判断为 available
revisionHistoryLimit：保留历史 revision，即保留历史 ReplicaSet 的数量，默认值为 10 个。这里可以设置为一个或两个，如果回滚可能性比较大的话，可以设置数量超过 10
paused：paused 是标识，Deployment 只做数量维持，不做新的发布，这里在 Debug 场景可能会用到
progressDeadlineSeconds：前面提到当 Deployment 处于扩容或者发布状态时，它的 condition 会处于一个 processing 的状态，processing 可以设置一个超时时间。如果超过超时时间还处于 processing，那么 controller 将认为这个 Pod 会进入 failed 的状态

升级策略字段解析

MaxUnavailable：滚动过程中最多百分之几 Pod 不可用
MaxSurge：滚动过程中最多存在百分之几 Pod 超过预期 replicas 数量

Deployment发布策略

灰度发布：按百分比逐步升级，阶段性
滚动发布：持续完成升级，每次升级部分
蓝绿发布：分组升级

Service

Service用于为一组相同的资源提供统一的访问入口，比如一个Depolyment中有十个Pod副本，每个Pod提供的应用是一样的，希望对用户暴露一个统一的入口，Service就是用来干这个的。

Service配置文件中，使用selector.matchLabels来匹配一组Pod，为这组Pod提供一个统一入口。

Service通过type来配置类型，支持的类型及其功能：

ClusterIP：默认值，将Service暴露在Service网段上，只能集群内部访问
NodePort：将Service暴露在Node网段上，可以通过Node IP来访问
LoadBalancer：外接云厂商产品来做负载均衡

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


apiVersion: v1
kind: Service
metadata:
  name: hello-world-service
  labels:
    app: hello-world
spec:
  selector:
    matchLabels:  # 根据标签选中所有匹配到的pod
      app: hello-world
  # clusterIp: 10.110.211.92  # 指定service网段的ip，不知道就从service网段中获取一个可用的
  type: ClusterIP # Service的类型
  ports:
  - protocol: TCP
    port: 8080  # 暴露到集群内部的端口
    targetPort: 80  # 对应pod暴露的端口，从集群内部或外部访问的请求最终会请求这个端口
    nodePort: 80 # 暴露到集群外部的端口

查看Service资源字段解释

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


kubectl describe services

Name:                     demo-deployment
Namespace:                demo
Labels:                   app=demo
Annotations:              <none>
Selector:                 app=demo
Type:                     NodePort
IP Family Policy:         SingleStack
IP Families:              IPv4
IP:                       10.110.211.92
IPs:                      10.110.211.92
Port:                     <unset>  18080/TCP
TargetPort:               18080/TCP
NodePort:                 <unset>  32581/TCP
# Endpoints：通过标签匹配到的所有Pod
Endpoints:                10.244.169.162:18080,10.244.169.164:18080,10.244.36.77:18080
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>

值得一提的是，Service的type为NodePort时，无论访问哪台Node的这个端口，都能访问，但是查看开放的端口，又没有看到监听。其实这是Kubernetes的网络插件来管理的，通常情况下时直接修改iptables，在内核层面完成转发。

Job

Job就是一个任务，对于资源文件指定的任务启动一个对应的Pod执行，如果该任务要求执行10次，而且并发执行，那么将会创建10个Pod并发来执行同一个任务。

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


apiVersion: batch/v1
kind: Jon
metadata:
  name: hello-world
  labels:
    type: bash
# 描述Job
spec:
  # 该Job需要执行多少次
  completions: 10
  # 并发执行的Pod数
  parallelism: 2
  # 重试次数
  backoffLimit: 4
  # 描述执行Job的Pod
  template:
    spec:
      # 有三种策略
      # Never：
      # OnFailure：
      # Always：
      restartPolicy: Never
      conatiners:
      - name: hello-world
        image: busybox
        command: ["sh", "-c", "echo hello world && sleep 60"]

查看Job资源字段解释

1
2
3
4
5
6
7


# COMPLETIONS：一共几次任务，完成了几次
# DURATION：Pod中业务运行具体时长
# AGE：
kubectl get jobs
NAME                      COMPLETIONS   DURATION   AGE
hello-world               1/1           80s        33m
hello-world-parallelism   8/8           5m20s      6m44s

查看Job执行日志

1

kubectl logs <pod-id>

CronJob

CronJob与Job类似，增加了定时执行功能，使用习惯和语法与Linux的crontab类似。

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


apiVersion: batch/v1
kind: CronJob
metadata:
  name: hello-world-cron
  labels:
    type: bash
spec:
  schedule: "*/1 * * * *"
  # 超过指定时间Job未启动，就停止这个Job
  startingDeadlineSecond: 10
  # 是否允许并行运行
  concurrencyPolicy: Allow
  # 允许留存历史Job个数
  successfulJobsHistoryLimit: 10
  jobTemplate:
    spec:
      template:
        spec:
          # 有三种策略
          # Never：
          # OnFailure：
          # Always：
          restartPolicy: OnFailure
          containers:
          - name: hello-world-cron
            image: busybox
            command:
            - /bin/sh
            - -c
            - echo hello world from CronJob; sleep 60

DaemonSet

DaemonSet叫做守护进程控制器，主要作用如下：

保证每一个Node上面运行同一个Pod
新增或移除Node时能动态感知到并自动添加或删除
跟踪每一个Pod的状态，在Pod异常时尝试恢复

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42


apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluentd-elasticsearch
  namespace: kube-system
  labels:
    k8s-app: fluentd-logging
spec:
  selector:
    matchLabels:
      name: fluentd-elasticsearch
  template:
    metadata:
      labels:
        name: fluentd-elasticsearch
    spec:
      tolerations:
      # 这些容忍度设置是为了让该守护进程集在控制平面节点上运行
      # 如果你不希望自己的控制平面节点运行 Pod，可以删除它们
      - key: node-role.kubernetes.io/control-plane
        operator: Exists
        effect: NoSchedule
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule
      containers:
      - name: fluentd-elasticsearch
        image: quay.io/fluentd_elasticsearch/fluentd:v2.5.2
        resources:
          limits:
            memory: 200Mi
          requests:
            cpu: 100m
            memory: 200Mi
        volumeMounts:
        - name: varlog
          mountPath: /var/log
      terminationGracePeriodSeconds: 30
      volumes:
      - name: varlog
        hostPath:
          path: /var/log

Ingress

ingress需要额外安装，通常安装ingress-nginx

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31


# 快速输出一个模板
kubectl create ingress test-ingress -n default --class=nginx --rule=test.domain.com/path1*=test1-svc:80 --rule=test.domain.com/path2*=test2-svc:80 --dry-run=client -o yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  creationTimestamp: null
  name: test-ingress
  namespace: default
spec:
  ingressClassName: nginx
  rules:
  - host: test.domain.com
    http:
      paths:
      - backend:
          service:
            name: test1-svc
            port:
              number: 80
        path: /path1
        pathType: Prefix
      - backend:
          service:
            name: test2-svc
            port:
              number: 80
        path: /path2
        pathType: Prefix
status:
  loadBalancer: {}

通过注解的方式，可以动态修改nginx ingress的配置，比如，加上注解：nginx.ingress.kubernetes.io/proxy-read-timeout: "300s"，可以动态修改连接读超时的时间。

Ingress的访问控制

nginx ingress可以通过注解的方式来控制nginx的配置，因此我们可以使用xxx注解，来实现配置allow和deny。

Nginx Ingress配置跨域

需要加上如下注解：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: example-ingress
  namespace: default
  annotations:
    nginx.ingress.kubernetes.io/enable-cors: "true"     # 启用CORS。
    nginx.ingress.kubernetes.io/cors-allow-origin: "*"  # 允许所有域访问。
    nginx.ingress.kubernetes.io/cors-allow-methods: "GET, PUT, POST, DELETE, PATCH, OPTIONS"  # 允许的HTTP方法。
     # 允许的自定义请求头。
    nginx.ingress.kubernetes.io/cors-allow-headers: "DNT,User-Agent,X-Requested-With,If-Modified-Since,Cache-Control,Content-Type,Range"
    nginx.ingress.kubernetes.io/cors-expose-headers: "Content-Length,Content-Range"  # 暴露的响应头。
    nginx.ingress.kubernetes.io/cors-max-age: "86400"  # 预检请求缓存时间。
...

坑
nginx.ingress.kubernetes.io/cors-allow-headers: *不意味着允许所有header，而是预设了一组默认的header，参考文档。

不在预设之外的header，仍然需要单独手动加上，不然依然会有跨域问题。

Network Policy

网络策略用于限制同集群内同namespace、同集群内跨namespace、跨集群的Pod之间的通信。

可视化的网络策略编辑器：https://editor.networkpolicy.io/?id=8izZAPuYL6eFiitL

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59


# networkpolicy1
# restricts all Pods in Namespace space1 to only have outgoing traffic to Pods in Namespace space2.
# incoming traffic not affected.
# and also allow outgoing dns traffic on port 53 TCP and UDP.
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: np
  namespace: space1
spec:
  podSelector: {}
  policyTypes:
    - Egress
  egress:
    - to:
        - namespaceSelector: {}
          podSelector:
            matchLabels:
              k8s-app: kube-dns
      ports:
        - port: 53
          protocol: UDP
        - port: 53
          protocol: TCP
    - to:
        - namespaceSelector:
            matchLabels:
              kubernetes.io/metadata.name: space2

# networkpolicy2
# restricts all Pods in Namespace space2 to only have incoming traffic from Pods in Namespace space1.
# outgoing traffic not affected.
# and also allow outgoing dns traffic on port 53 TCP and UDP.
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: np
  namespace: space2
spec:
  podSelector: {}
  ingress:
    - from:
        - namespaceSelector:
            matchLabels:
              kubernetes.io/metadata.name: space1
  egress:
    - to:
        - namespaceSelector: {}
          podSelector:
            matchLabels:
              k8s-app: kube-dns
      ports:
        - port: 53
          protocol: UDP
        - port: 53
          protocol: TCP

# 获取networkpolicy
kubectl get networkpolicy --all-namespaces

RBAC

ClusterRole/Role定义了一组权限，以及这组权限在哪些地方可用（整个集群或单个namespace）。

ClusterRoleBinding/RoleBinding将一组权限与Account联系起来，并定义它的应用位置（整个集群或单个namespace）。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


# 创建sa
kubectl create serviceaccount my-sa -n ns-1
kubectl create serviceaccount my-sa -n ns-2

# 创建clusterrolebinding
kubectl create clusterrolebinding my-sa-view --clusterrole view --serviceaccount ns1:my-sa --serviceaccount ns2:my-sa

# 查看clusterrolebinding
kubectl get clusterrolebinding my-sa-view -o wide

# 创建clusterrole
kubectl create clusterrole my-clusterrole --verb=create,delete --resource deployments

k -n ns1 create rolebinding pipeline-deployment-manager --clusterrole pipeline-deployment-manager --serviceaccount ns1:pipeline
k -n ns2 create rolebinding pipeline-deployment-manager --clusterrole pipeline-deployment-manager --serviceaccount ns2:pipeline

# 检查当前账号权限
kubectl auth can-i delete deployments --as system:serviceaccount:ns1:pipeline -n ns1

PriorityClass

PriorityClass是Kubernetes中的一种资源，用于定义pod的优先级。PriorityClass可以被分配给pod，以确定它们在资源竞争中的优先级。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27


apiVersion: scheduling.k8s.io/v1
kind: PriorityClass
metadata:
  name: level4
preemptionPolicy: PreemptLowerPriority
value: 400000000

---

apiVersion: v1
kind: Pod
metadata:
  creationTimestamp: null
  labels:
    run: important
  name: important
  namespace: lion
spec:
  priorityClassName: level4
  containers:
  - image: nginx:1.21.6-alpine
    name: important
    resources:
      requests:
        memory: 1Gi
  dnsPolicy: ClusterFirst
  restartPolicy: Always

Kubernetes应用配置管理

首先看一下需求来源。大家应该都有过这样的经验，就是用一个容器镜像来启动一个container。要启动这个容器，其实有很多需要配套的问题待解决：

第一，比如说一些可变的配置。因为我们不可能把一些可变的配置写到镜像里面，当这个配置需要变化的时候，可能需要我们重新编译一次镜像，这个肯定是不能接受的；
第二就是一些敏感信息的存储和使用。比如说应用需要使用一些密码，或者用一些 token；
第三就是我们容器要访问集群自身。比如我要访问 kube-apiserver，那么本身就有一个身份认证的问题；
第四就是容器在节点上运行之后，它的资源需求；
第五个就是容器在节点上，它们是共享内核的，那么它的一个安全管控怎么办？
最后一点我们说一下容器启动之前的一个前置条件检验。比如说，一个容器启动之前，我可能要确认一下 DNS 服务是不是好用？又或者确认一下网络是不是联通的？那么这些其实就是一些前置的校验。

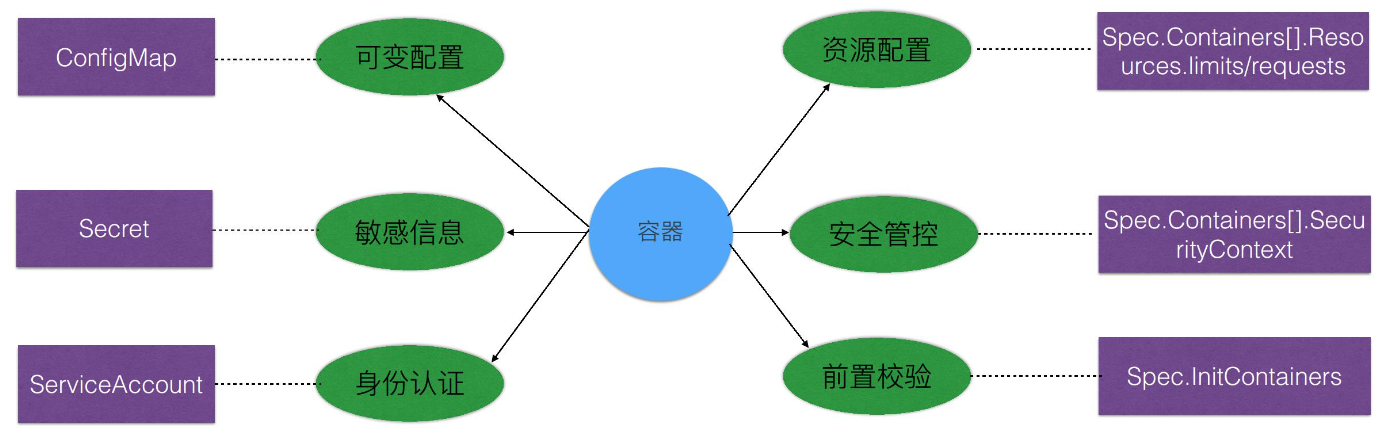

Kubernetes中对这些配置进行管理，有配套的工具和资源：

可变配置就用 ConfigMap；
敏感信息是用 Secret；
身份认证是用 ServiceAccount 这几个独立的资源来实现的；
资源配置是用 Resources；
安全管控是用 SecurityContext；
前置校验是用 InitContainers 这几个在 spec 里面加的字段，来实现的这些配置管理。

ConfigMap

存储Pod的配置，用于实现Pod与配置的解耦。

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28


apiVersion: v1
kind: ConfigMap
metadata:
  name: hello-world-config
  labels:
    hello: world
# 具体的配置以key:value的方式存储
data:
  # 简单的标量类型key:value形式
  MAX_CONNECTION: "10"
  FILE_NAME: hello_world
  player: hts0000

  # 文件名和内容形式的key:value
  hello-world-config.json: |
    {
        "name": "hts0000",
        "age": 10,
        "sex": boy
    }
  # 类文件键
  game.properties: |
    enemy.types=aliens,monsters
    player.maximum-lives=5
  user-interface.properties: |
    color.good=purple
    color.bad=yellow
    allow.textmode=true

通过命令行创建

1

kubectl create configmap hello-config --from-literal=hello=world --from-literal=MaxConnection=10

使用ConfigMap
可以在Deployment等资源中使用ConfigMap，下面以Deployment为例，打印ConfigMap中定义的各项配置。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63


apiVersion: apps/v1
kind: Deployment
metadata:
  name: hello-world-deployment
  labels:
    hello: world
spec:
  replicas: 3
  selector:
    matchLabels:
      hello: world
  template:
    metadata:
      labels:
        hello: world
    spec:
      volumes:  # 将ConfigMap作为卷，Pod内就可以将这个卷挂载到容器内部
      - name: hello-world-config-volumes
        configMap:
          name: hello-world-config  # ConfigMap的名字
          items:    # 来自ConfigMap的一组键，将被创建为文件
          - key: hello-world-config.json
            path: hello-world-config.json
          - key: game.properties
            path: game.properties
          - key: user-interface.properties
            path: user-interface.properties
      containers:
      - name: say-hello
        image: busybox
        env:    # 从hello-world-config中获取配置，写入容器的环境变量
        - name: MAX_CONNECTION  # 这个名字可以和ConfigMap中不同
          valueFrom:
            configMapKeyRef:    # value的来源为ConfigMap
              name: hello-world-config
              key: MAX_CONNECTION
        - name: FILE_NAME
          valueFrom:
            configMapKeyRef:
              name: hello-world-config
              key: FILE_NAME
        - name: MY_NAME
          valueFrom:
            configMapKeyRef:
              name: hello-world-config
              key: player
        volumeMounts:   # 将hello-world-config-volumes挂载到容器内部
        - name: hello-world-config-volumes
          mountPath: "/config"
          readOnly: true
        command:    # 打印上面加载进来的环境变量和文件
        - /bin/sh
        - -c
        - echo hello world; echo MAX_CONNECTION $(MAX_CONNECTION); \
          echo FILE_NAME $(FILE_NAME); echo player $(MY_NAME); \
          echo '########################################'; \
          cat /config/hello-world-config.json; \
          echo '########################################'; \
          cat /config/game.properties; \
          echo '########################################'; \
          cat /config/user-interface.properties; \
          echo '########################################'; \
          sleep 10000000000

Secret

Secret是一个主要用来存储密码token等一些敏感信息的资源对象，里面的敏感信息是采用 base-64编码保存起来的。

配置文件模板

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


apiVersion: v1
kind: Secret
metadata:
  name: mysecret
  namespace: default
# 指定Secret的一个类型
# Opaque：用户定义的任意数据
# kubernetes.io/service-account-token：服务账号令牌
# kubernetes.io/dockercfg：~/.dockercfg文件的序列化形式
# kubernetes.io/dockerconfigjson：~/.docker/config.json文件的序列化形式
# kubernetes.io/basic-auth：用于基本身份认证的凭据
# kubernetes.io/ssh-auth：用于 SSH 身份认证的凭据
# kubernetes.io/tls：用于 TLS 客户端或者服务器端的数据
# bootstrap.kubernetes.io/token：启动引导令牌数据
type: Opaque
data:
  aHRzMDAwMAo=: MTIzNDU2Cg==    # 敏感信息经过base64加密后存储在Secret中

ServiceAccount

ServiceAccount用于解决Pod在集群里面的身份认证问题，ServiceAccount会去关联一个底层的Secret，也就是说身份认证信息实际存储于Secret里面。

Resources

Resources用于配置容器使用的资源，比如配置使用的CPU时间、内存大小、硬盘大小或GPU算力等，也支持自定义实现资源限制。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


apiVersion: v1
kind: Pod
metadata:
  name: memory-demo
  namespace: mem-example
spec:
  containers:
  - name: memory-demo-ctr
    image: polinux/stress
    resources:
      requests:
        cpu: "250m"
        memory: "100Mi"
      limits:
        cpu: "300m"
        memory: "200Mi"
    command: ["stress"]
    args: ["--vm", "1", "--vm-bytes", "150M", "--vm-hang", "1"]

SecurityContext

SecurityContext主要是用于限制容器的一个行为，它能保证系统和其他容器的安全。

InitContainers

InitContainer会在普通的Container之前启动，如果定义了多个InitContainer，那么他们会按定义顺序依次启动。InitContainer常用与为普通的Container进行初始化。

实践

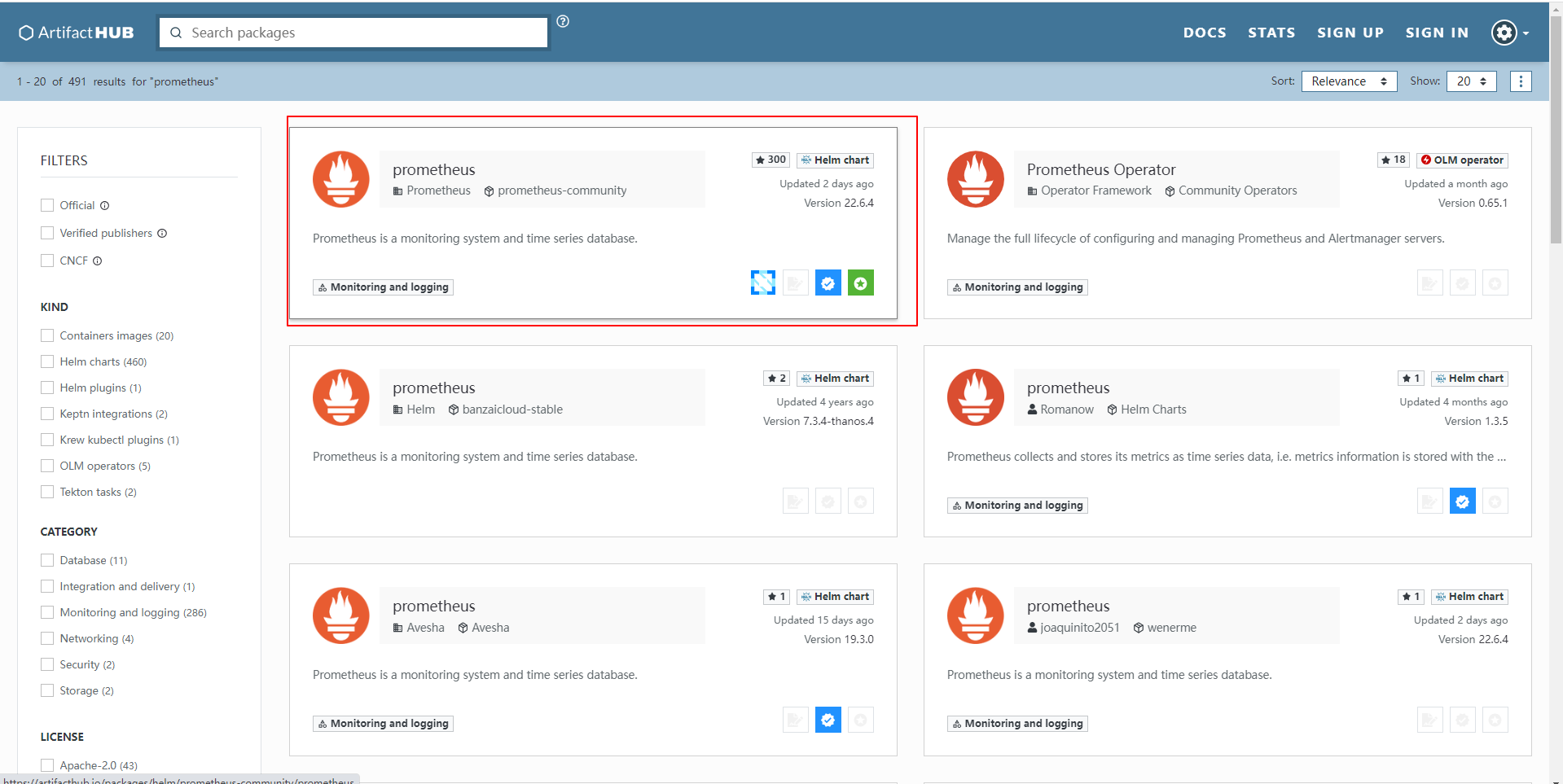

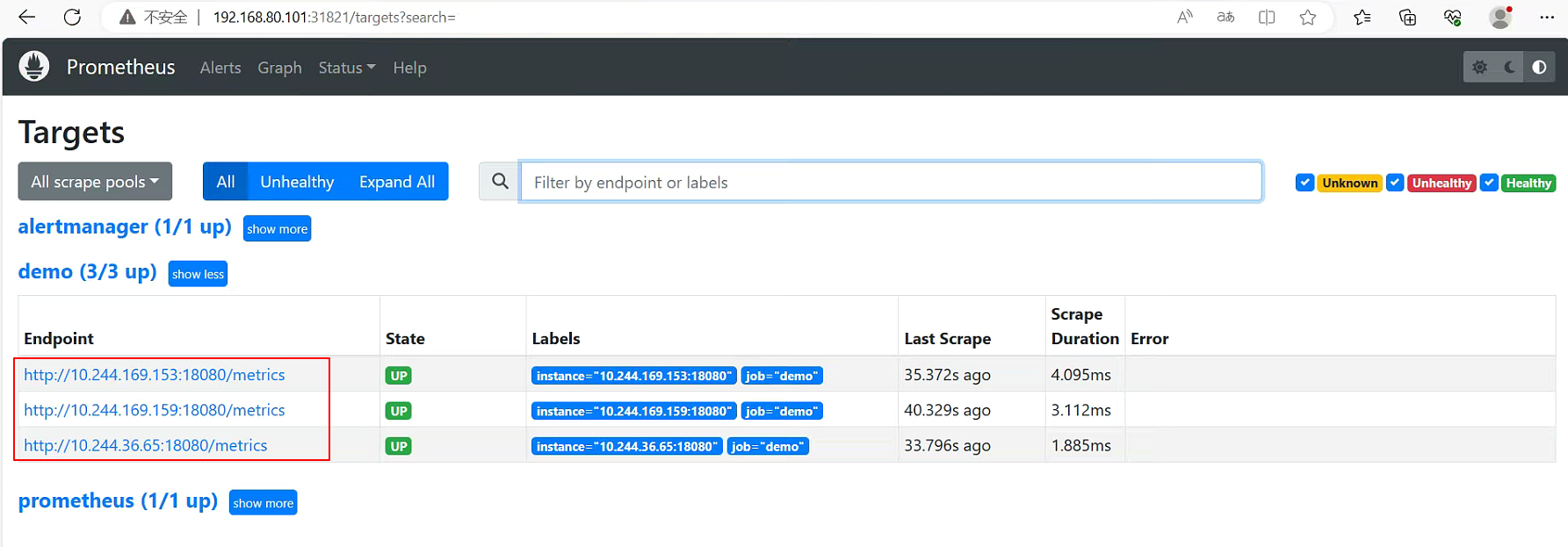

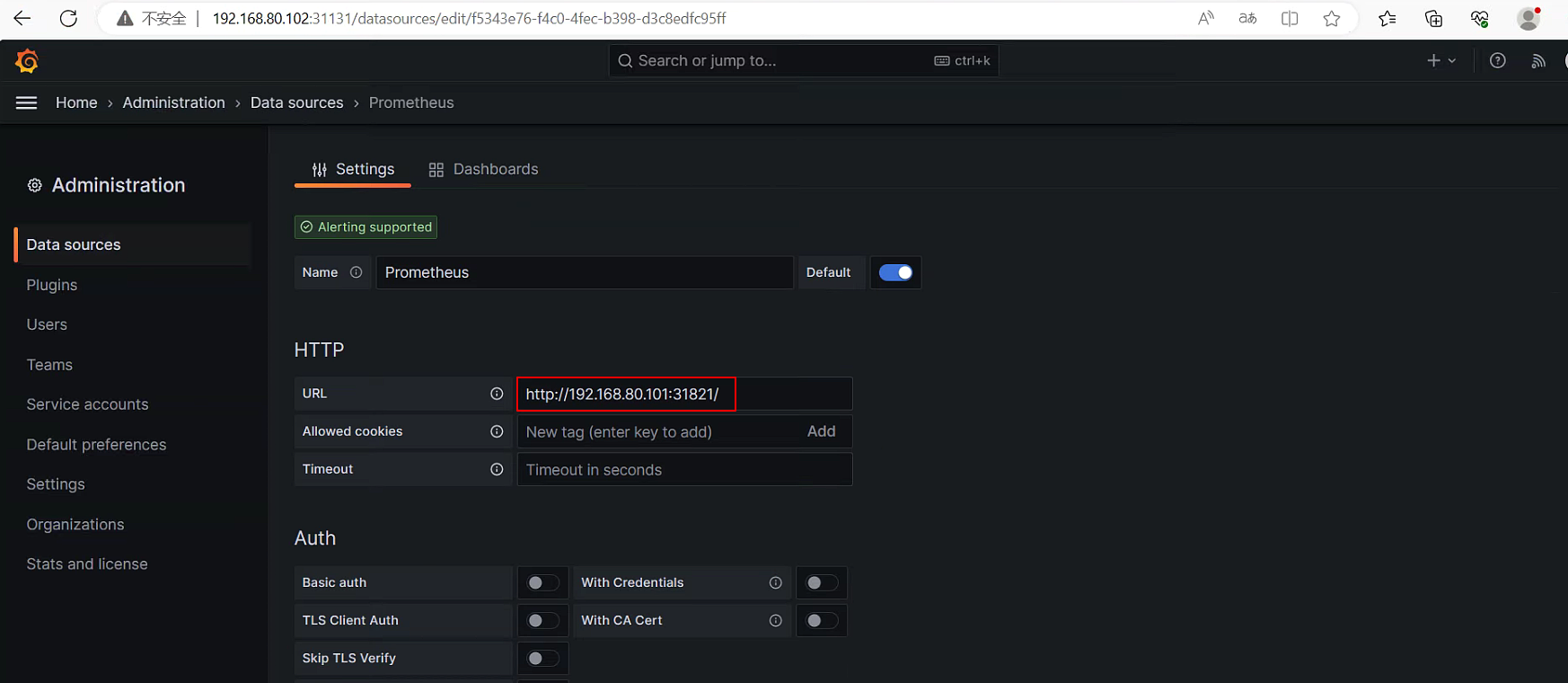

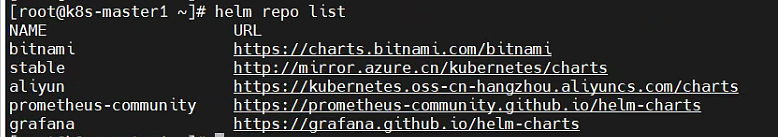

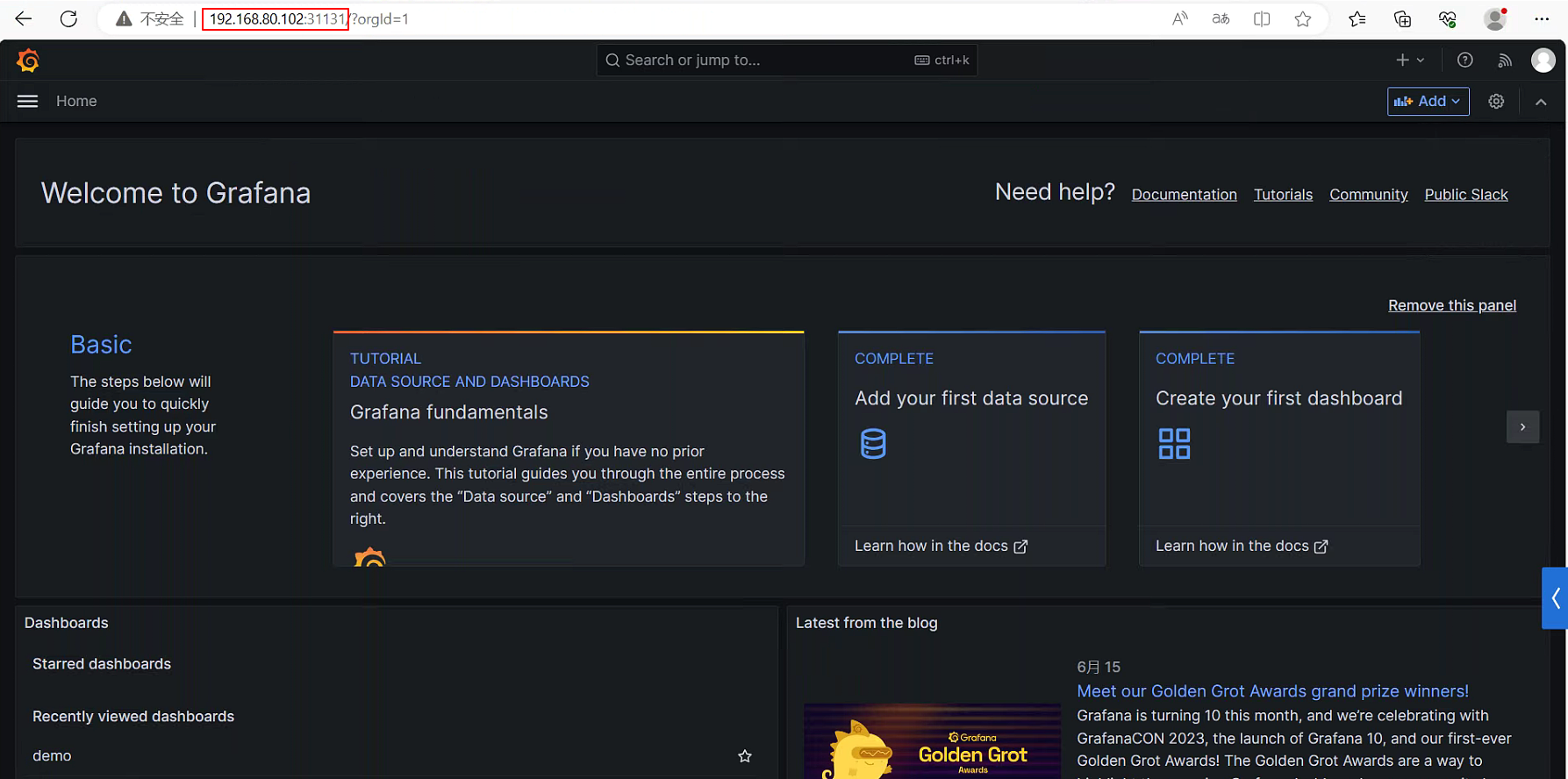

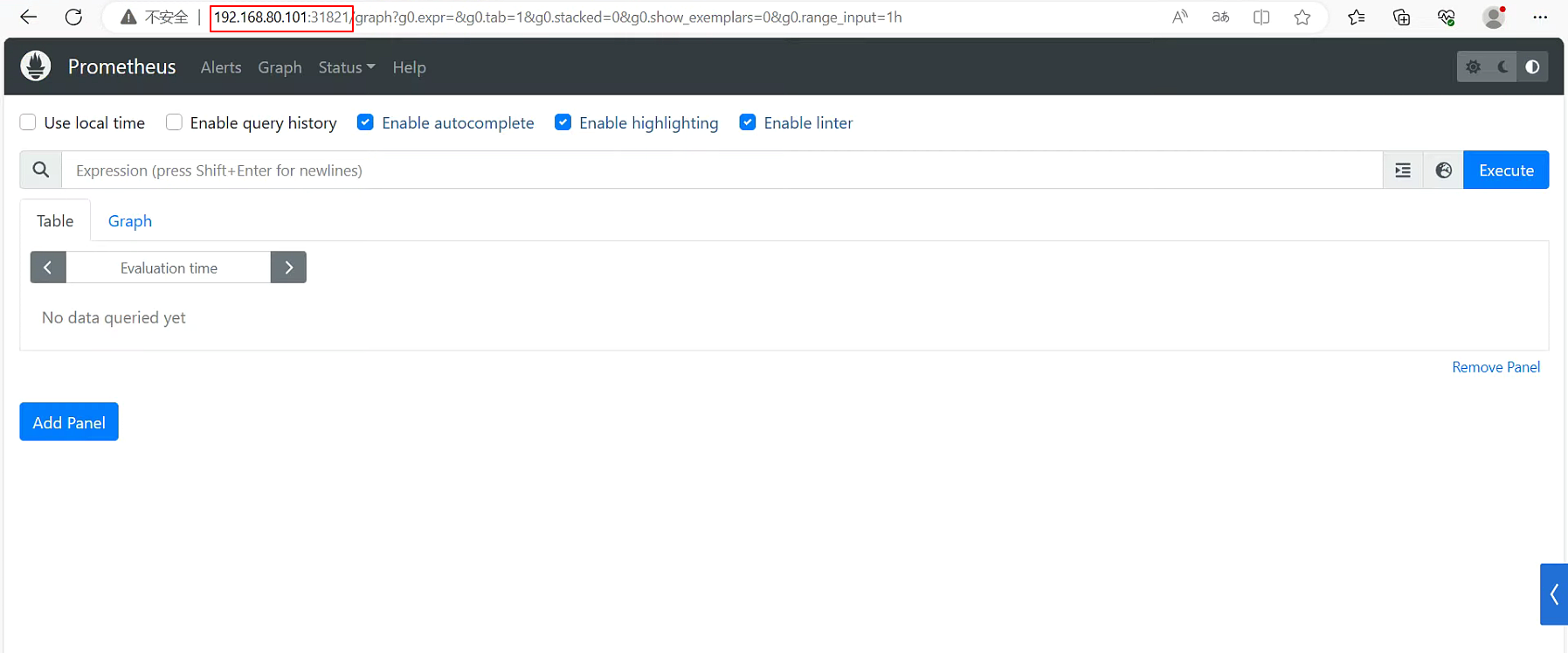

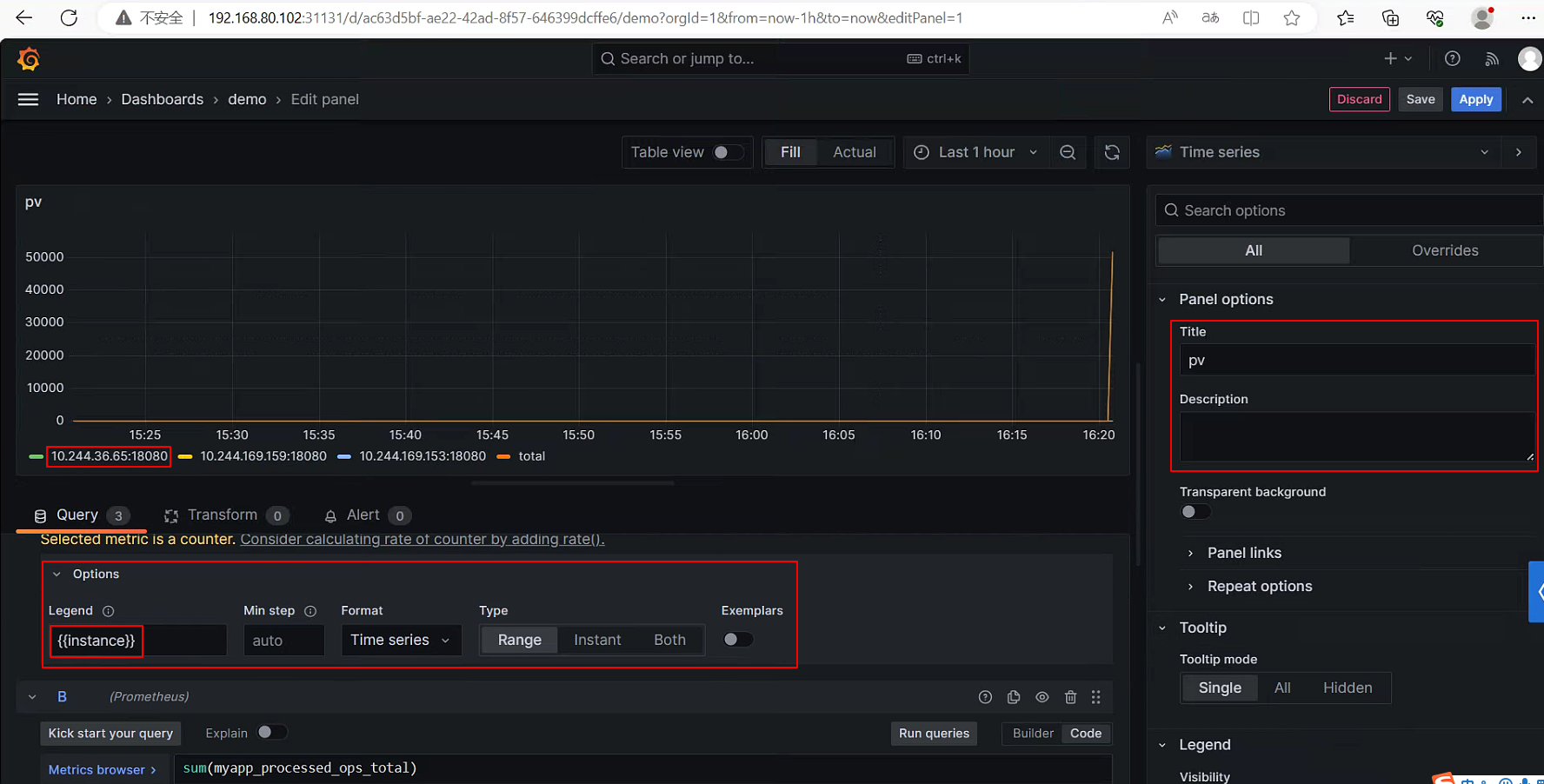

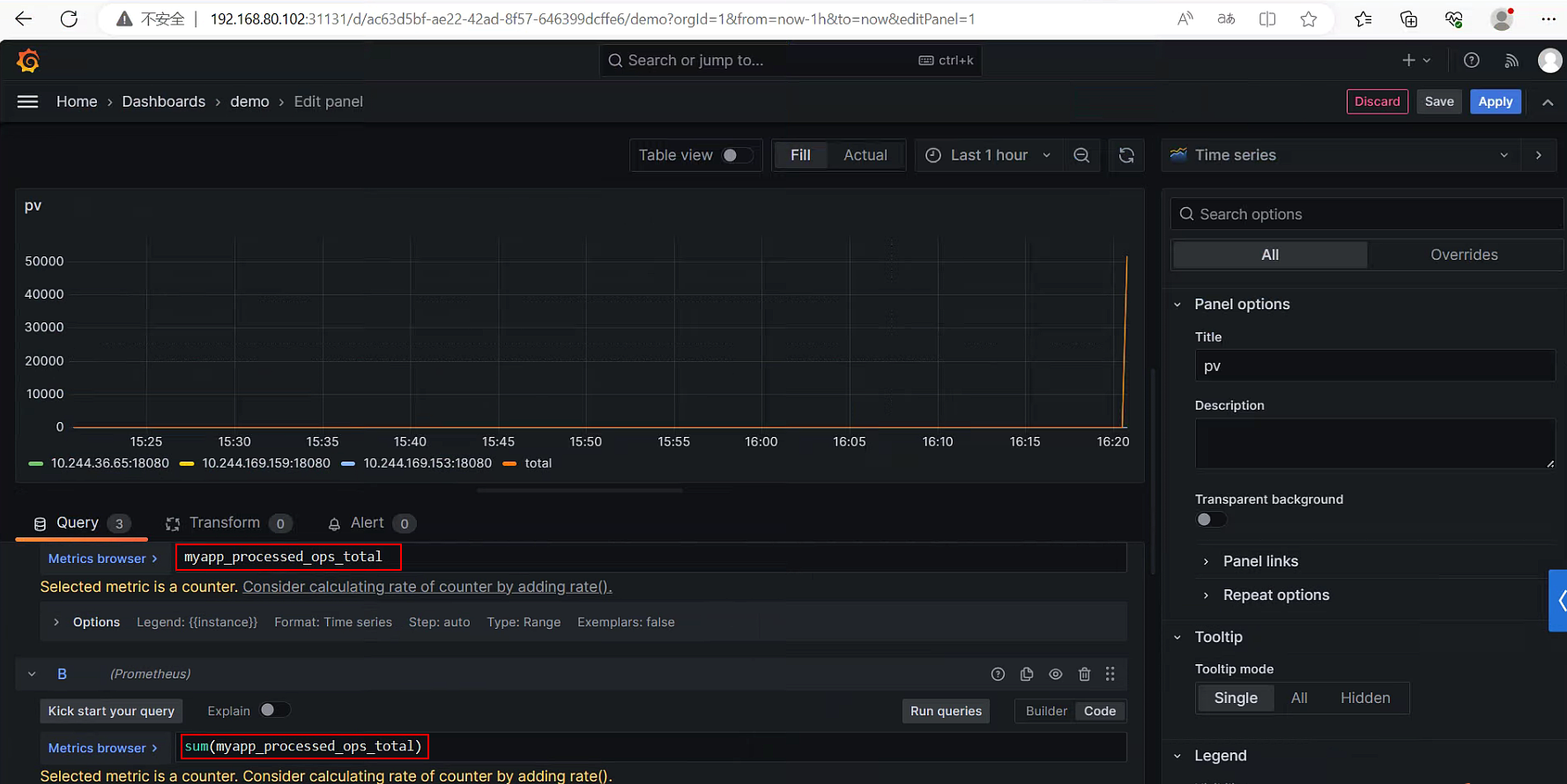

本实践通过helm在Kubernetes上部署Prometheus，采集自定义的Demo应用的指标数据，并通过Grafana展示出来。

实践使用到了Kubernetes的Deployment、ConfigMap、服务发现、Service等一系列能力，结合Prometheus和Grafana实现监控系统的搭建。

自定义Exporter

根据Prometheus提供的SDK，实现一个可以向外暴露Metrics指标的应用。

官方教程：https://prometheus.io/docs/guides/go-application/
实现demo：https://github.com/hts0000/exporter-demo

打包成Docker镜像

使用以下Dockerfile文件将Demo打包成镜像。打包是使用多阶段编译的方式减小镜像的体积。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


FROM golang:1.20.3-alpine AS builder

RUN go env -w GO111MODULE=on
RUN go env -w GOPROXY=https://goproxy.cn,direct

COPY . /go/src/exporter-demo

WORKDIR /go/src/exporter-demo

RUN go build -o exporter-demo .

FROM alpine

COPY --from=builder /go/src/exporter-demo/exporter-demo /bin/exporter-demo

EXPOSE 18080

ENTRYPOINT [ "/bin/exporter-demo" ]

执行docker build -t demo:v1 .命令进行打包。

将Demo在K8S上运行起来

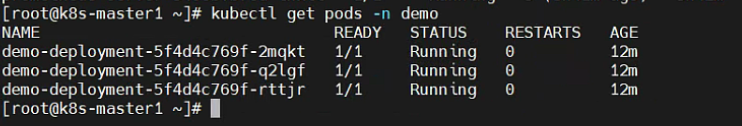

以Deployment的方式，运行三个Demo副本，同时使用ConfigMap定义副本将会使用到的配置。

demo-deployment.yaml文件配置

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42


# 副本使用到的配置存储在demo-configmap这个ConfigMap里
apiVersion: v1
kind: ConfigMap
metadata:
  name: demo-configmap
  namespace: demo
data:
  ADDR: ':18080'

---

# demo副本信息
apiVersion: apps/v1
kind: Deployment
metadata:
  name: demo-deployment
  labels:
    app: demo
  namespace: demo
spec:
  replicas: 3
  selector:
    matchLabels:
      app: demo
  template:
    metadata:
      labels:
        app: demo
      annotation:
        desc: 'simple app, expose metric from :18080/metrics url'
    spec:
      containers:
      - name: demo
        image: demo:v1
        ports:
        - containerPort: 18080  # 定义程序向外暴露的端口，需要跟ConfigMap中的配置对应
        env:
        - name: ADDR  # 程序会读取ADDR环境变量获取程序启动监听地址
          valueFrom:
            configMapKeyRef:
              name: demo-configmap   # 此处为ConfigMap的名称
              key: ADDR

镜像仓库认证如果镜像仓库配置了需要认证，可以配置一个Secret资源，记录认证的用户名和密码。

1
2
3
4
5
6
7
8
9


apiVersion: v1
kind: Secret
metadata:
  name: mysecret
  namespace: default
type: kubernetes.io/dockerconfigjson
data:
  .dockerconfigjson: >-
eyJhdXRocyI6eyJtaW5pc28tcmVnaXN0cnktdnBjLmNuLXNoZW56aGVuLmNyLmFsaXl1bmNzLmNvbSI6eyJ1c2VybmFtZSI6ImRvY2tlci1yb0BtaW5pc28xIiwicGFzc3dvcmQiOiJWM2liZEZ3a2xNMnlQMzF6IiwiYXV0aCI6IlpHOWphMlZ5TFhKdlFHMXBibWx6YnpFNlZqTnBZbVJHZDJ0c1RUSjVVRE14ZWc9PSJ9fX0=

然后在Deployment中加上imagePullSecrets配置项，引用Secret的配置，即可完成镜像仓库的认证。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


apiVersion: apps/v1
kind: Deployment
...
spec:
  ...
  spec:
    # 配置拉取使用的Secret
    imagePullSecrets:
      - name: miniso-repo-acr
  ...

执行kubectl apply -f demo-deployment.yaml命令，创建Deployment。

执行kubectl get deployments -n demo查看Deployments信息。-n选项指定命名空间，因为我们将demo-deployment创建在demo这个命名空间里的。

执行kubectl get pods -n demo查看Pods信息。

确保Pods已经正常运行。

使用Helm安装Prometheus、Altermanager和Grafana

Helm是Kubernetes的包管理工具，可以方便的在Kubernetes上部署软件。

如果我们要手动部署Prometheus到Kubernetes上可能需要如下步骤：

使用Prometheus官方镜像包甚至自行给Prometheus打包
根据产品特性，选择部署资源。比如单实例的部署为Pod，集群的部署为Deployment或DaemonSet等等
抽离其中可定制化的配置，比如监听地址、采集间隔、监控服务器信息等等，根据Kubernetes的最佳实践，这些配置最好写到ConfigMap中去
还需要考虑访问权限和安全性的问题，如果不希望其他用户访问Prometheus这个资源，还要单独配置ServiceAccount等
…

需要做的事情很多，而且要按照最佳实践来部署，有很高的学习成本。因此Helm就是来解放这一过程的，用户只需要一行命令，就可以安装官方提供的Chart(Helm里一个包称之为Chart)，官方提供的无疑是最贴合最佳实践的，用户只需要简单的配置，即可在Kubernetes上启动一个实例，甚至一个集群。

Helm官方文档：https://helm.sh/zh/docs/

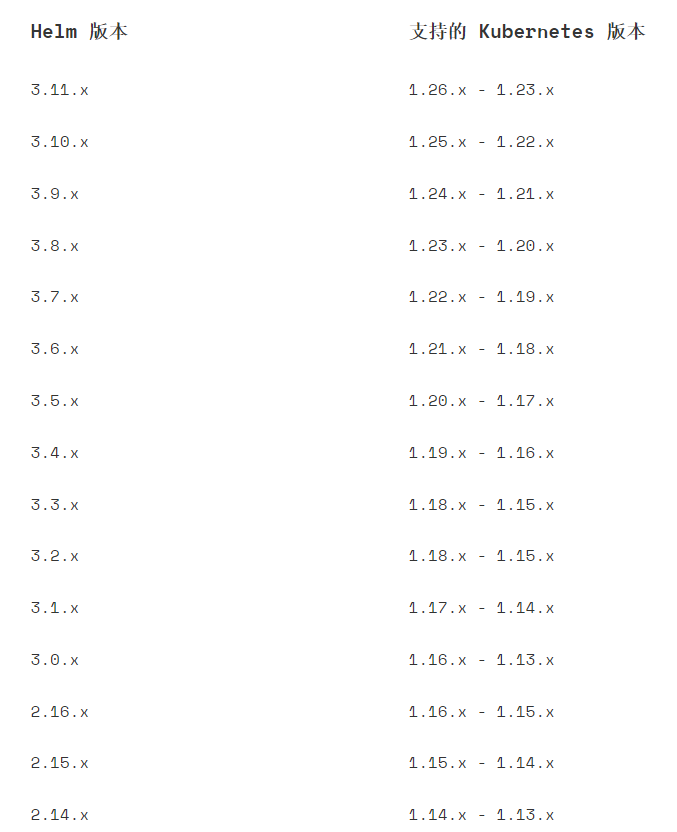

需要注意的是，Helm与Kubernetes有版本支持的要求，不同版本的Helm支持的Kubernetes版本参考文档：https://helm.sh/zh/docs/topics/version_skew/。

首先安装Helm很简单，下载下来就是个二进制包，放到/usr/bin目录即可。下载地址：https://github.com/helm/helm/releases

前往Helm Charts Hub查找Prometheus Chart。
Charts Hub地址：https://artifacthub.io/。

一般来说里面的教程会提示增加一个仓库，但是这些仓库下载拉取镜像时，经常会失败，所以我们需要配置Helm的下载仓库，Helm支持配置多个仓库，下载的时候需要加上指定仓库的前缀。

1
2
3
4
5


# 添加仓库地址
helm repo add bitnami https://charts.bitnami.com/bitnami
helm repo add stable http://mirror.azure.cn/kubernetes/charts
helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
helm repo add incubator https://charts.helm.sh/incubator

执行helm repo list查看所有仓库。

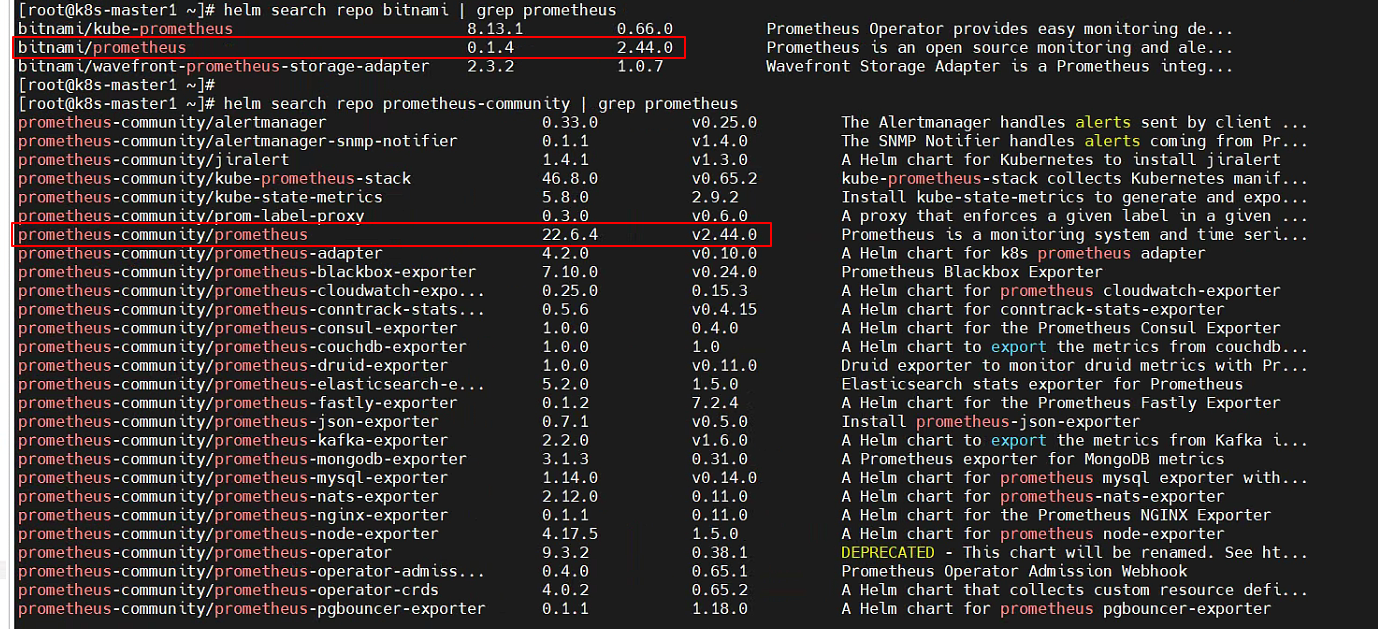

我们在bitnami仓库和官方提供的prometheus-community仓库分别查找promethues，看看他们的版本差异。

可以看到两个仓库的版本是同步的。为了下载安装顺利，我们选择使用bitnami仓库。

Helm在下载安装Chart时，需要指定仓库作为前缀。

1
2
3
4
5


# 在bitnami/prometheus仓库中下载prometheus
helm install prometheus bitnami/prometheus

# 如法炮制下载grafana
helm install grafana bitnami/grafana

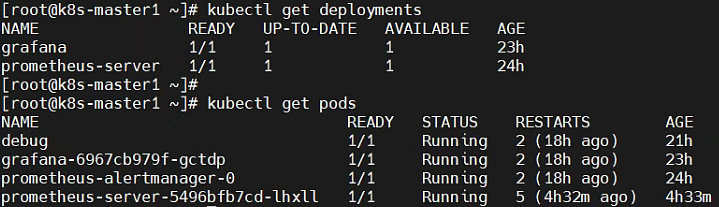

下载完之后查看，altermanager也安装上了。

暴露Grafana和Prometheus访问地址

默认情况下Grafana和Prometheus的Service Type为ClusterIP，只能通过Service网段访问，也就是只有集群内可访问。我们希望集群外也能访问，就需要将Service Type修改为NodePort，并给资源分配一个nodePort，即Node上的Port。

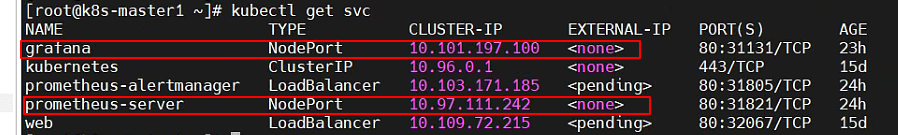

首先查看所有的Service。

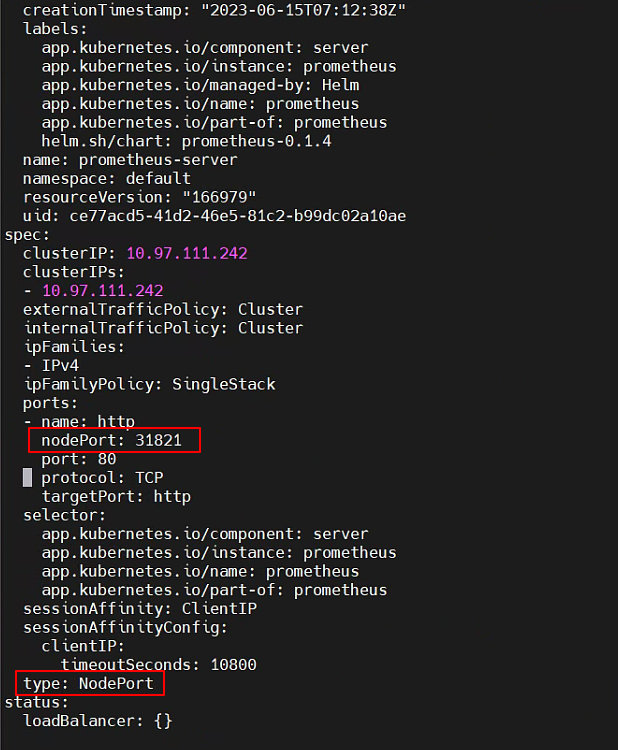

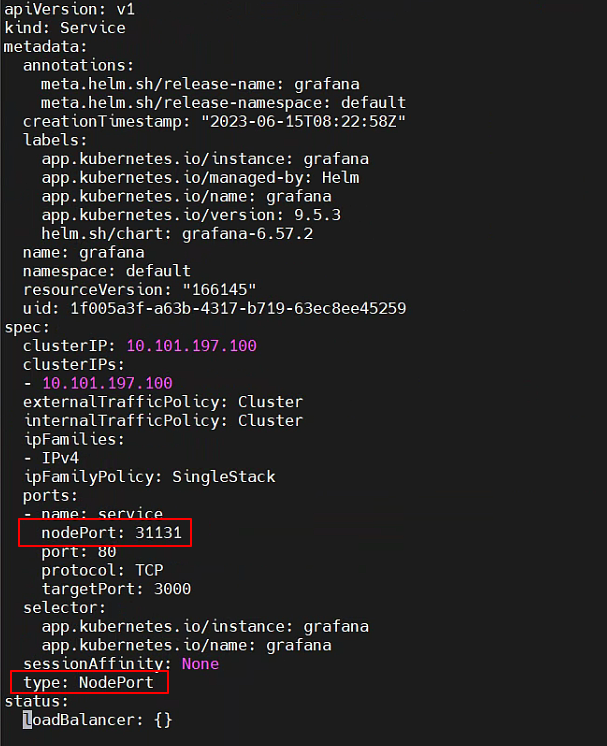

执行kubectl edit services prometheus-server实时修改配置，将type修改为NodePort，增加nodePort配置。grafana也是一样的操作。

然后就可以通过Node IP来访问Grafana和Prometheus了。

Prometheus访问K8S动态发现Pod

现在Prometheus默认只有Prometheus自己和Altermanager这两个采集源。我们增加上demo-deployment中的所有pod。但是pod ip是不固定的，如果pod重启或滚动升级，ip地址会变化。这时就需要将Prometheus配置为主动与K8S读取Pod配置。

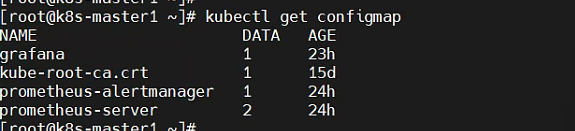

Prometheus的配置存储在ConfigMap中，我们先查看所有ConfigMap。

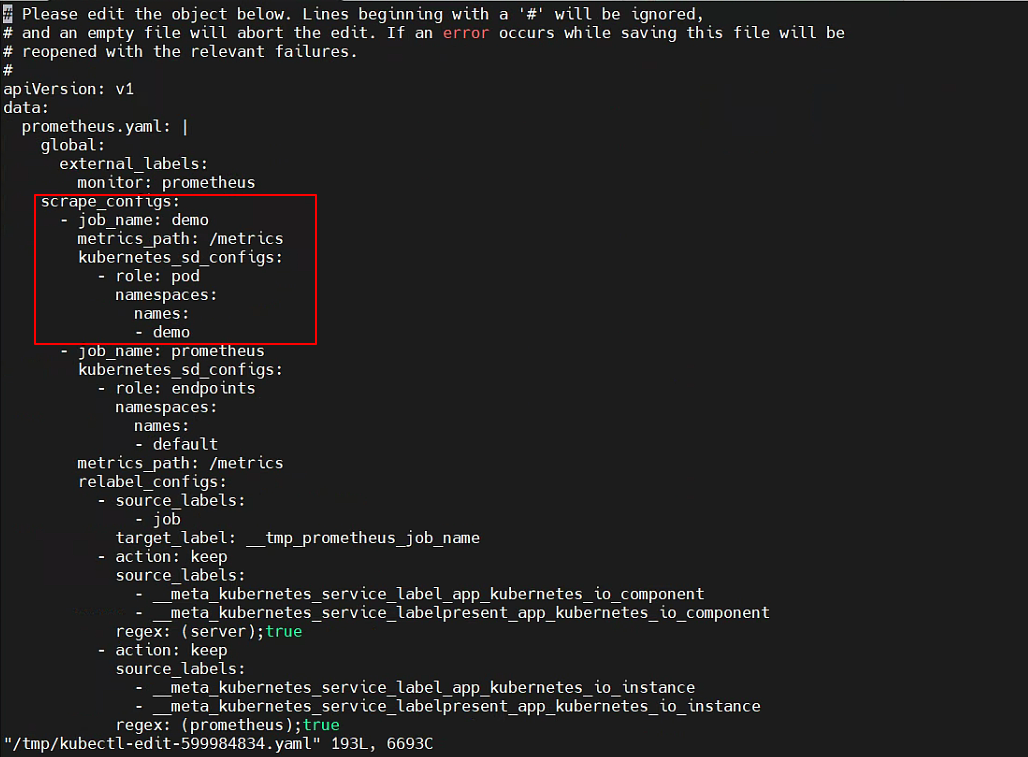

执行kubectl edit configmap prometheus-server命令进行编辑。增加针对demo这个namespace的指标采集。

Prometheus启动后配置就固定了，需要重启，我们可以把prometheus这个pod删掉，让Kubernetes Deployment自动帮我们重启。重启之后就能看到三个demo副本的监控信息了。

配置Grafana

在Grafana中配置Prometheus数据源，并展示指标的数据。

配置数据源时，地址就是Prometheus所在Node的地址，以及nodePort配置的端口。

添加一个Panel。

在Options和侧边栏里还可以配置指标和Panel的名称。

访问测试

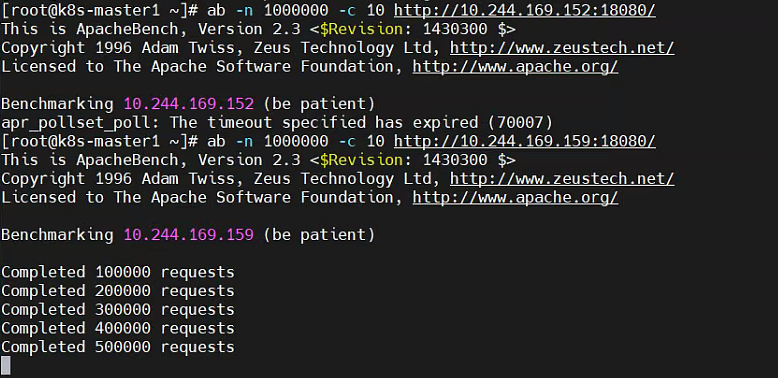

使用ab工具访问这些Pod，就可以在Grafana中看到指标的变化了。需要注意执行ab命令的机器，必须是Kubernetes集群内的机器，ab访问的地址为Pod在集群内的地址，如果希望集群外访问，可以创建一个Services，通过向外暴露demo-deployment的统一入口。
